Edukativne GIF animacije koje objašnjavaju kako stvari rade (2. dio)

Drugi dio edukativnih GIF animacija uči nas kako radi radijalni motor zrakoplova, kako se mornarički top puni streljivom te što je i kako izgleda malteški križ. Jednostavne, no zanimljive stvari poput principa rada šivaće mašine i crtanja Yin-Yang simbola također su tu. Optička iluzija plesačice koja se vrti pomoći će nam u testiranju našeg vida.

U prvom dijelu edukativnih GIF animacija vidjeli smo način rada homokinetičkog zgloba i preše za tablete. Naučili smo što je 4D kocka i vidjeli kako skakač prolazi kroz čitavu šahovsku ploču stajući na svaki kvadrat točno jedanput.

Nova zbirka edukativnih i zanimljivih GIF animacija u nastavku objašnjava mehaničke i logičke principe rada pojedinih stvari. Uživajte!

11. Kako radi radijalni motor zrakoplova?

Radijalni motor je motor s unutarnjim izgaranjem čija konfiguracija podsjeća na žbice kotača: cilindri su postavljeni zvjezdasto s radilicom (koljenčastim vratilom) u sredini. Kada se promatra s prednje strane on podsjeća na zvijezdu, pa se zove još i “zvijezda motor” (njemački Sternmotor). Ovaj tip motora često se koristio u zrakoplovstvu. Kasnije su došle plinske turbine koje su prevladale za pogon zrakoplova.

12. Kako radi malteški križ?

Malteški križ je mehanizam za prekidno kružno gibanje izrađen u obliku križa s jednakim krakovima koji se šire van. Ovaj mehanizam koristi se u filmskim projektorima: pomicanje filma u kameri samo za jednu sliku naprijed. Film ne ide kontinuirano kroz projektor, već napreduje okvir po okvir, a svaki okvir stoji 1/24 sekunde ispred objektiva. Ovakav tip mehanizma koristio se pri izradi mehaničkih satova.

13. Kako funkcionira iluzija plesačice koja se vrti?

Plesačica koja se vrti je kinetička optička iluzija u obliku piruete ženske plesačice. Neki promatrači vide siluetu koja se vrti u smjeru kazaljke na satu, dok drugi vide suprotno. Kada su crteži i općenito dvodimenzionalni objekti u pitanju naš mozak pokušava rekonstruirati treću dimenziju (prostor) iz dvodimenzionalnog prikaza koje vide naše oči. Ako se fokusirate na sliku moguće je voljno promijeniti smjer i vidjeti siluetu kako se odjednom vrti u suprotnom smjeru.

14. Kako se crta astroida (hipocikloida)?

Astroida je krivulja koju opisuje točka kružnice kad se kružnica kotrlja po drugoj kružnici pri čemu je omjer m polumjera fiksne i rotirajuće kružnice jednak 4. Općenito, ako se kružnica kotrlja izvana zove se epicikloida, ako se kotrlja iznutra zove se hipocikloida.

15. Kako radi Alfa Stirling motor?

Stirlingov motor ili motor s toplim zrakom radi kao klipni motor s vanjskim izgaranjem, odnosno s vanjskim dovodom topline i sa zatvorenim kružnim procesom. Izbor radnog medija je slobodan, a izgaranje je povoljno jer se odvija kontinuirano. Kao izvor topline mogu poslužiti bilo kakva goriva ili drugi izvori topline kao što su koncentrirano zračenje sunca, toplina termalnih izvora, toplina iz termičkih akumulatora na bazi latentne topline, toplina oslobođena nuklearnom reakcijom itd. Ime je dobio prema škotskom izumitelju Robertu Stirlingu.

Stirlingov motor – alfa ima dva cilindra. Ekspanzioni cilindar (crveni) održava visoku temperaturu, dok se kompresijski cilindar (plavi) hladi. Između dva cilindra je regenerator topline.

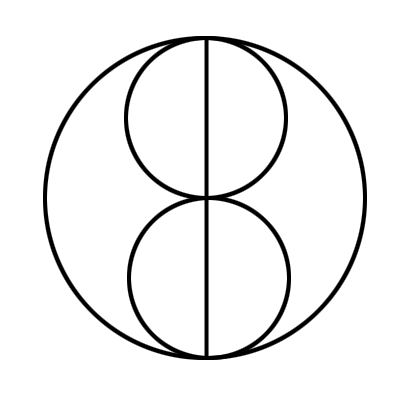

16. Kako nacrtati Yin Yang simbol korištenjem krugova?

17. Kako radi Wankel motor?

Wankelov motor je vrsta motora s unutarnjim izgaranjem koji koristi rotacioni dizajn kako bi pretvorio pritisak u rotaciono kretanje, umjesto korištenja pravocrtnih klipova. Ovaj dizajn omogućava i daje veliku obrtnu snagu iz kompaktne veličine. Još od njegovog prvog predstavljanja, ovaj motor se često naziva rotacioni motor, iako se ovo ime koristi kod nekih drugih potpuno drugačijih dizajna.

Wankel motor je dobio naziv po svome izumitelju Felixu Wankelu, a prvi model automobila koji je koristio takav motor je bio NSU Prinz. Zahvaljujući svom kompaktnom dizajnu, Wankel rotacijski motori ugrađivani su u različita vozila i uređaje. Glavni su pokretači automobila, broda, vlaka, zrakoplova, služe kao pogon za mnoge sisaljke, generatore struje i još mnogo drugih stvari.

18. Kako radi šivaća mašina?

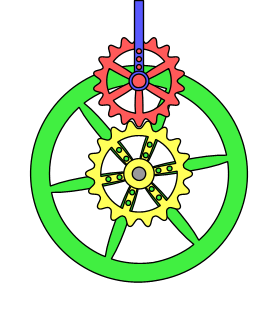

19. Kako radi planetarni prijenosnik?

Planetarni prijenosnik je izvedbeni oblik zupčastog prijenosnika. Sastoji se od sklopa zupčanika: unutrašnjeg središnjeg zvanog sunčani zupčanik, planetarne grupe zupčanika i vanjskog zamašnjaka.

Planetarni prijenosnik je metoda pretvaranja recipročnog  gibanja u rotaciono gibanje koja se koristila u pravocrtnom parnom stroju. Izumio ga je škotski inženjer William Murdoch, a patentirao James Watt u listopadu 1781. Igrao je važnu ulogu u razvoju rotacionih uređaja u industrijskoj revoluciji.

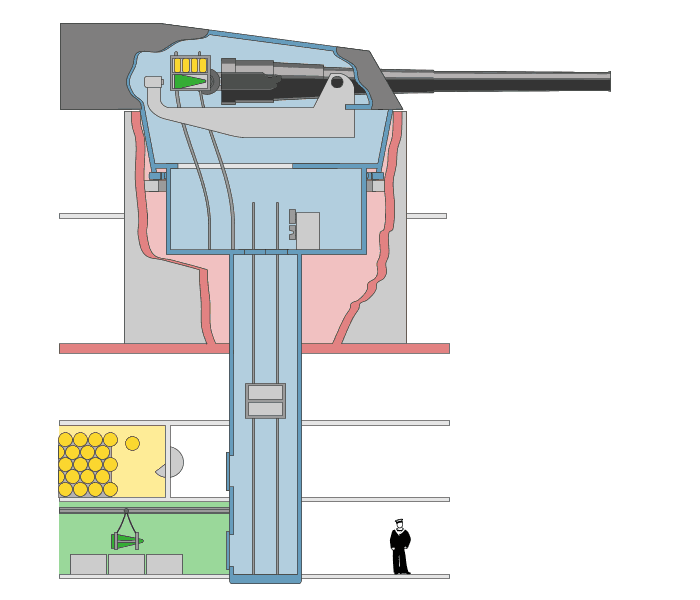

20. Kako se mornarički top puni streljivom?

Izvor: twistedsifter.com, Wikipedija.org.
